關于BNC連接器怎么和線接起來的問題，是很多用戶比較關心的。何為BNC連接器，BNC連接器也被稱為視頻監控頭，在安防監控工程、音頻視頻工程中比較常用，屬于同軸電纜連接器的范疇。關于bnc連接器怎么和線接起來，網上有很多種接法，下面，德索五金電子將跟您聊聊bnc連接器怎么和線接起來以及BNC接頭的制作方法。

在制作BNC接頭之前，我們需要準備一些工具，剝線鉗，BNC接頭(公頭)，同軸線纜(75-5等視頻線纜)，尖嘴鉗，電烙鐵，萬用表，焊錫，松香，BNC接頭母頭，刀片。接下來就教您bnc連接器怎么和線接起來的內容。

第一步：將電烙鐵插上電預熱;將準備好的電烙鐵、電纜、BNC頭、尖嘴鉗等放置一邊備用。

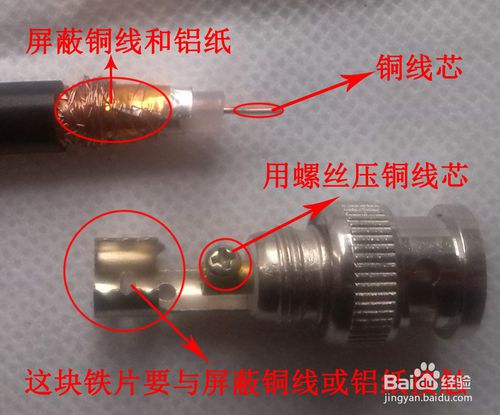

第二步：將視頻同軸電纜使用剝線鉗剝開1cm左右，接著將視頻線纜的包裹銅芯的塑膠用刀片削掉，露出0.5cm左右的銅芯。

如果電纜的屏蔽層比較好、線網比較多的情況下，可以將屏蔽層適當剪掉些方便穿入BNC負極。

然后將BNC負極與線纜的屏蔽層擰到一起，銅芯和屏蔽層用焊槍焊上少量的錫。

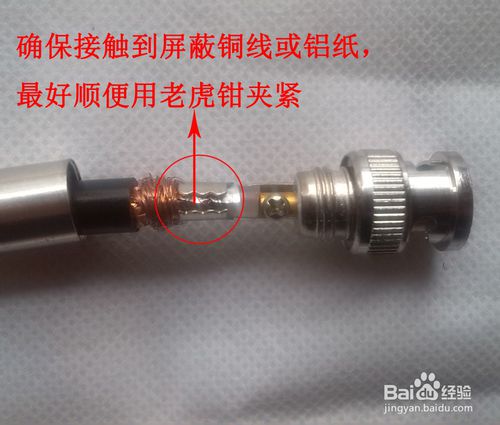

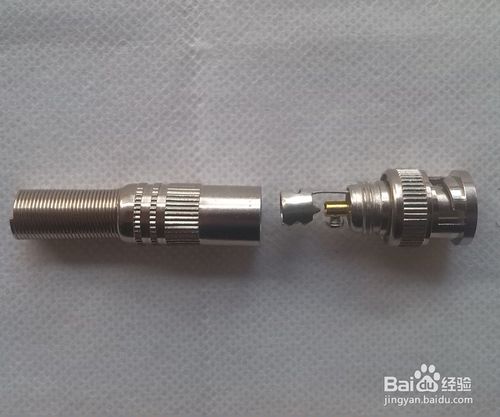

第三步：將BNC的外殼尾部穿到電纜上，將電纜銅芯插到BNC頭中間的小孔里也就是BNC的正極，屏蔽層附在BNC頭負極用鉗子掐緊，固定住，然后開始焊接。

第四步：焊接完成之后，用萬用表測試絕緣和導通。BNC接頭母頭測試連接正確與否。

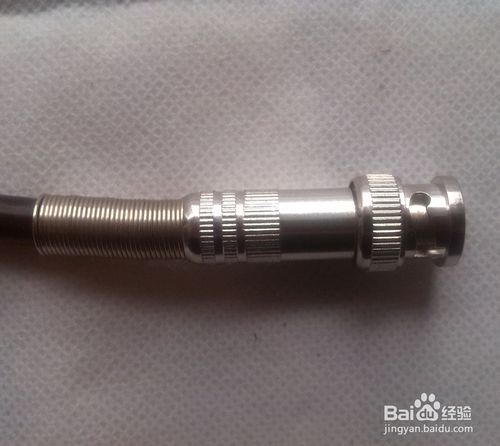

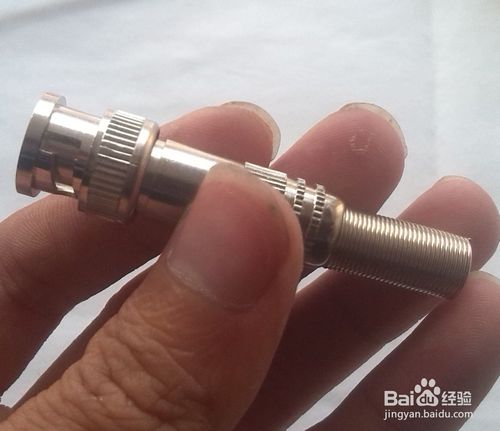

至此，一個完美實用的BNC頭就做好了。兩端做同樣的頭，就成了一個視頻線，直接連接攝像機與監視器，或攝像機與DVR了。

閱讀完上述內容之后，您對于bnc連接器怎么和線接起來這個問題應該已經了解得差不多了，如果您還有其他關于BNC連接器方面的問題，可以直接向我們的工程師發送問題郵件，我們會第一時間給您回復。德索五金電子，專業的BNC接頭、接口、連接器生產商，十三年的生產研發經驗，ISO認證，一年內免費質保，廣大客戶可放心采購。

說起bnc接口，大家都應該聽過，但是對于bnc接口有沒有75歐姆的這樣的問題，怕是沒幾個人能答上來，下面德索電子工程師就為您介紹一下bnc接口電阻阻抗方面的知識。

一般而言，BNC接口有50歐姆和75歐姆兩個不同的阻抗版本。50歐姆連接器和其他阻抗電纜連接時，傳輸出錯的可能性較小。不同版本的連接器互相兼容，但如電纜阻抗不同，信號可能出現反射。通常BNC連接器可以使用在4GHz或2GHz。

75歐姆連接器用于視頻和DS3到電話公司中心局的連接，而50歐姆連接器用于數據和射頻傳輸。錯誤接在75歐姆插座上的50歐姆插頭可能會損害插座。甚高頻應用中使用75歐姆連接器。

閱讀完上述內容之后，您對于bnc接口有沒有75歐姆的問題應該清楚了，更多關于bnc接口方面的內容，可撥打電話0769-81153906進行咨詢。好產品，來自好廠家，德索電子，十三年的BNC接口生產經驗，值得您的信賴。

為什么有些BNC連接器在使用過程中，會出現接觸不良的情況，你有沒有認真思考過BNC連接器接觸不良的原因。問題的出現肯定不會是平白無故的，這背后肯定有一些被人們忽視掉的原因，下面BNC接頭網工程師將會為您分析一下BNC連接器接觸不良是什么原因。

何為BNC連接器，是一種很常見的RF端子同軸電纜終結器，業內人士也稱其為Q9頭，是在安防監控工程、音頻視頻工程中最常的同軸電纜連接器。BNC插頭又是一種標準的同軸電纜連接器，BNC電纜連接器必須連接到每段電纜的兩端，一般用于視頻監控工程和網絡工程中，用于實現從設備到電纜或從電纜到設備之間的抗干擾連接。

BNC連接器之所以沒有被淘汰，因為同軸電纜是一種屏蔽電纜，有傳送距離長、信號穩定的優點。目前它還被大量用于通信系統中，如網絡設備中的E1接口就是用兩根BNC接頭的同軸電纜來連接的，在高檔的監視器、音響設備中也經常用來傳送音頻、視頻信號。

BNC連接器一般是針接觸件和孔接觸件之間的連接。我們知道，元器件的引腳或端子，一般是有一層鍍層，比如鍍鉛錫合金、鍍純錫、鍍鎳、鍍銀、鍍銀鈀合金、鍍金、等等。所以組件之間的接觸，其實就是這些鍍層金屬之間的接觸。當然，不同的鍍層金屬的導電率是不同的，對應產生的接觸電阻也有所不同。一般金的導電率比較好，銀次之。在焊接工藝時，由于焊接實際上是形成合金的過程，這個合金本身就是良導體，所以焊接本身的可靠性是比較高的，除非是焊接不良。但是，連接器之間的連接，靠的是表面之間的接觸，所以容易導致接觸不良，更具體的原因分析如下。

判斷金屬表面之間的接觸性能是否正常，主要取決于材料(不同金屬導電率不同)、接觸壓力、實際接觸面結。關于材料種類，上面已經提到了，一般器件的鍍層材料，基本上都是由良導體做的，對接觸不良的影響不大，頂多影響接觸電阻(當然更進一步來說還影響到了是否容易被氧化)，所以不再更詳細地討論。關于連接器的接觸壓力，連接器靠的是孔接觸件的彈力來給針接觸件一定的壓力的。一般壓力越大接觸得也越好。

通常情況下小而又薄的孔接觸件提供特大壓力的可能性是較低的。而且如果這個孔接觸件本身的彈性不好，這個壓力就小，接觸也就沒那么好。同時，如果孔接觸件或針接觸件有變形，也會導致實際接觸面積小，從而有可能導致接觸不良。同時，連接器的孔接觸件或針接觸件當然一般是連接在塑料上的，如果腳數多了，有可能導致某一個或數個接觸件裝在塑料件上的位置有偏差，于是，兩個連接器插入時，那些偏位了的接觸件就有可能接觸不好。

閱讀完上文之后，您對于BNC連接器接觸不良是什么原因應該有個基本認識了，更多關于BNC連接器接觸不良是什么原因方面的內容，請直接閱讀其他BNC接頭制作文章，會有其他收獲額!德索電子，專業的BNC接頭制造商，歡迎您前來采購BNC系列產品。ISO認證產品，一年質保服務，讓廣大客戶放心采購。
